ШтрихКод:
299145710285
Характеристики
Торговая марка
—
REXANT
Цвет внешней оболочки
—
Чёрный
Тип жилы
—
Однопроволочная
Все характеристики
Цена
42 руб./пог.м
Есть в наличии: 373.4
В корзину
Данные о ценах и наличии товаров находятся в режиме тестирования. Пожалуйста, уточняйте точную стоимость и наличие товаров в магазинах. Внимание! Цвет и текстура товаров могут незначительно отличаться от фотографий, представленных на сайте.
Описание и расшифровка РК 75-4-11АИ:
РК - радиочастотный кабель
75 - волновое сопротивление 75 Ом
4 - диаметр по изоляции
1 - кабель обычной теплостойкости со сплошной изоляцией
1 - номер разработки
АИ - для индивидуальных телевизионных антенн

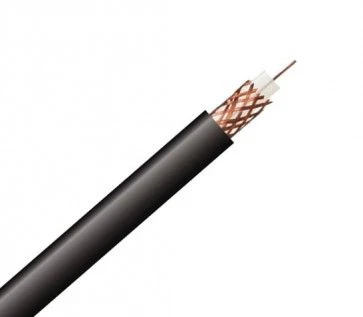

Элементы констркуции РК 75-4-11АИ:
1. Внутренний проводник.
2. Изоляция.
3. Внешний проводник.
4. Оболочка. м
Назначение:
Кабели РК 75-4-11АИ предназанчены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Электрические характеристики:
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5;
коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3;
коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320;
напряжение начала внутренних разрядов в изоляции, кВ - 0,9;
испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67;
Условия прокладки РК 75-4-11АИ:
эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более - 10%;
величина монтажных изгибов: - при транспортировке - 30 мм;
- при монтаже при температуре выше 5 °С - 15 мм;
- при монтаже при температуре ниже 5 °С; - 30 мм;
Условия эксплуатации:
Максимально допустимая температура эксплуатации - 85 °С;
Минимально допустимая температура эксплуатации - -60 °С, при изгибах -30 °С;
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
- ударных многократных нагрузок с ускорением до 1471 м/с2;
- ударных одиночных нагрузок с ускорением до 9810 м/с2;
- линейных нагрузок с ускорением до 4905 м/с2;
- повышенного атмосферного давления до 300 кПа;
- пониженного атмосферного давления до 0,67 кПа;
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
Минимальная наработка при температуре +85 °С, ч - 10000; 95% ресурс, ч - 15000;
Минимальный срок службы РК 75-4-11АИ в нормальных условиях эксплуатации - 15 лет.
РК - радиочастотный кабель
75 - волновое сопротивление 75 Ом
4 - диаметр по изоляции
1 - кабель обычной теплостойкости со сплошной изоляцией
1 - номер разработки
АИ - для индивидуальных телевизионных антенн
Элементы констркуции РК 75-4-11АИ:
1. Внутренний проводник.
2. Изоляция.
3. Внешний проводник.
4. Оболочка. м
Назначение:
Кабели РК 75-4-11АИ предназанчены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Электрические характеристики:
электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее - 5;
коэффициент укорочения длины волны - 1,52; волновое сопротивление, Ом - 75 ±3;
коэффициент затухания, дБ/м, (на частоте, ГГц) - 0,42(0,2); сопротивление связи, мОм/м - 320;
напряжение начала внутренних разрядов в изоляции, кВ - 0,9;
испытательное напряжение частотой 50 Гц изоляции, кВ - 1,9; номинальная электрическая емкость 1 м кабеля, пФ - 67;
Условия прокладки РК 75-4-11АИ:
эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более - 10%;
величина монтажных изгибов: - при транспортировке - 30 мм;
- при монтаже при температуре выше 5 °С - 15 мм;
- при монтаже при температуре ниже 5 °С; - 30 мм;
Условия эксплуатации:
Максимально допустимая температура эксплуатации - 85 °С;
Минимально допустимая температура эксплуатации - -60 °С, при изгибах -30 °С;
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2;
- ударных многократных нагрузок с ускорением до 1471 м/с2;
- ударных одиночных нагрузок с ускорением до 9810 м/с2;
- линейных нагрузок с ускорением до 4905 м/с2;
- повышенного атмосферного давления до 300 кПа;
- пониженного атмосферного давления до 0,67 кПа;
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане;
Минимальная наработка при температуре +85 °С, ч - 10000; 95% ресурс, ч - 15000;
Минимальный срок службы РК 75-4-11АИ в нормальных условиях эксплуатации - 15 лет.
|
Торговая марка
|
REXANT |
|
Цвет внешней оболочки
|
Чёрный |
|
Тип жилы
|
Однопроволочная |
|
Сечение жилы, мм2
|
0.68 |
|
Доставка: Вес, кг/ед.изм.
|
0.06 |
|
Тип кабеля
|
Информационный |
|
Количество жил
|
1 |
|
Материал жилы
|
Омедненная жила |
|
ШтрихКод
|
299145710285 |
|
Материал изоляции
|
Поливинилхлорид |
|
Артикул
|
01-2692 |
